現代工業技的飛速發展各種非線性電子設備裝置如變頻器、整流器、及各種開關電源等的大規模運用，雖完善了現代工業自動控制的技術，同時亦產生大量的諧波干擾電網。制造行業中運用了大量的自動化流水線，有很多的變頻器，變頻器的電氣設計中均采用了整流電路，給系統帶來了嚴重的諧波污染，且含有大量的非線性負載，會產生大量的諧波并注入電網，電能質量大幅下降，影響設備的正常運行。

今天小易給大家講述一下諧波對制作業的危害與解決方案。

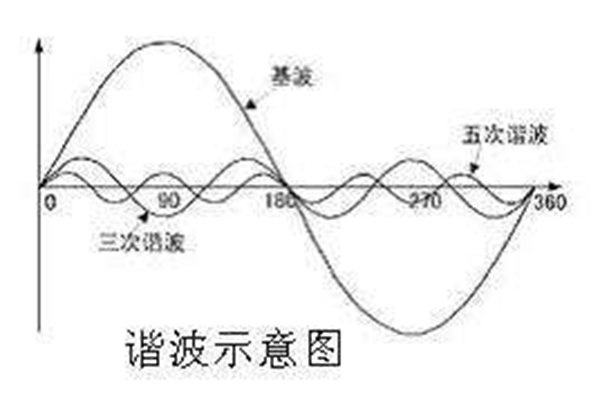

諧波對制造行業供電系統的危害

(1)對于變壓器，諧波電流可導致銅損和雜散損耗增加，諧波電壓則會增加鐵損。

2)諧波電流的發熱作用大于有效值相等的工頻電流，諧波含量較高的電流能使斷路器的開斷能力降低，加大了斷路器容量的配置。諧波還會使低壓配電系統低壓進線柜的電壓保護由于相位變化而誤動或拒動。

(3)在電力系統中，因為趨膚效應，高的諧波頻率增加了導線的諧波電阻。因此諧波電流會增加線路損耗，并降低線路的傳輸能力。此外諧波還可能引起浸漬絕緣局部放電，加速電纜絕緣老化，縮短電纜的使用壽命。

(4)諧波的存在，會使控制設備損壞或出現誤動作的幾率大大增加。電力電子設備對供電電壓的諧波畸變很敏感。

解決制造行業供電系統中諧波的方案

1、根據系統的諧波情況，合理配置電抗率，采用動態安全補償裝置用來補償系統無功功率，提高系統功率因數;

 2、采用相應有源濾波器對系統諧波進行治理，使系統諧波電流含量降到行業標準要求的限值以下;

3、采用易碩電氣的電力電容器串聯電抗器后諧振頻率低于系統的較低頻率(一般為5次或7次)使其在工頻下呈容性，以改善功率因數，而在諧振頻率時呈感性，從而防止并聯諧振并無放大諧波之慮，良好的阻抗匹配之后，電容器組可以吸收諧波流30%左右。

浙江易碩電氣有限公司（無功補償裝置生產專家）銷售熱線：18757773332   QQ：1919347777

（ 以上內容僅供參考，浙江易碩電氣有限公司有最終解釋權）
