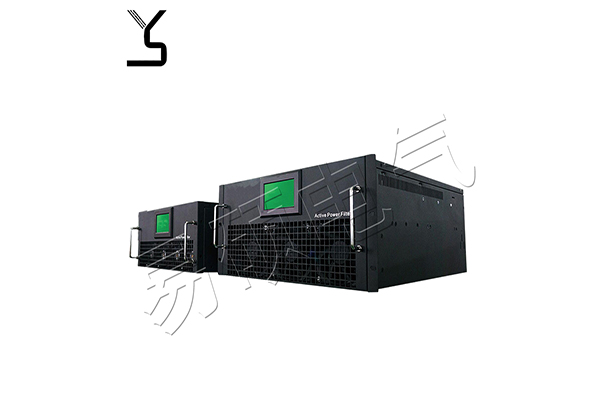

APF定義：

APF是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償，之所以稱為有源，顧名思義該裝置需要提供電源，其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點（傳統的只能固定補償），實現了動態跟蹤補償，而且可以既補諧波又補無功。

電力有源濾波器（APF）的原理：通過外部互感器采集電流信號送至控制電路的諧波分離模塊，該模塊將基波成分分離，將諧波成分送至調節和監測模塊。該模塊會將采集到的系統諧波成分和NewSine已發出的補償電流比較，然后通過PWM信號發送給內部IGBT,控制逆變器產生一個和負載諧波電流大小相等，方向相反的諧波電流注入到電網中，達到濾波的目的。

一、APF產品特點：

● 快速響應能力

APF采用了先進的算法使得本產品能夠在100us時間內計算出下一個開關頻率的輸出，故而響應速度不超過100us，對于變化較為頻繁的諧波能夠?qū)嵭锌焖俚难a(bǔ)償。

● 高度的可靠性

APF具有輸出過電流、直流側過電壓、直流側欠電壓、交流側過電流、交流側過電壓、IGBT死區保護以及IGBT綜合保護等多種保護功能，確保在系統或設備出現運行異常時，可靠地使設備退出運行或保護系統及設備。

● 大容量的補償能力

APF有源濾波器的補償能做到不受限制地進行并柜擴容，使得對大容量諧波的補償成為可能，并且大大降低了成本。

● 簡單的操作方法和結構

APF操作簡單，只需與負荷并聯入系統，無需進行其他的操作。內部結構簡潔，變流器為模塊化結構，易于安裝和維護，接入系統后，無需人工干預即可正常運行。

● 高性價比

全面國產化技術，控制器、變流器以及產品結構等方面具有自主的知識產權。

● 節能降耗能力

相比較無源濾波器而言，有源濾波器不是通過建立一個諧波通路濾波，因此，有源濾波器能夠?qū)⒅C波的畸變功率這部分完整地節約下來，由此保證用戶端得到直接的節能收益。

產品別名：有源電力濾波器，有源濾波器，諧波，消諧裝置，APF

二、APF技術參數

APF技術規格

諧波補償容量

30A-2000A

電氣接線

三相三線，三四相線，單相

支持電壓等級

380V/690V/1000V/6KV/10KV/35KV

輸入電壓范圍 （V）

-30%~+30%

輸入頻率范圍 (Hz)

50/60HZ +/-5%

尺寸（mm,寬×高×深）

(800*800*2200)*2；壁掛式或更小尺寸可定制

多機并聯

不限（一臺主控）

進線方式

上進線/后進線

噪聲(dB)

<58

冷卻方式

智能風冷

運行溫度

-5℃~+45℃

儲存溫度

-40℃-+70℃

戶內空氣相對濕度

≤95%（無凝露）

海拔高度

1500m,1500~4000m之間，根據國際GB/T3859.2每增加100m，功率降低1%

防護等級

基本配置Idiv20,其余IP等級可定制

MTBF（平均無故障時間）

≥10萬小時

CT接線方式

負載側

濾波范圍

2～50次，并且2～50次同時進行

特定諧波次數補償

2～50次任意選擇，在液晶監控及后臺軟件監控均可實現

開關頻率

平均>=10KHz

控制方法

快速傅立葉變換FFT和瞬時無功

拓?fù)浣Y(jié)構

三電平逆變

整機效率

≥97%

響應時間

快速響應≤100us,全響應≤10ms

無功補償

有

補償三相不平衡負載

有

過載保護

有，自動限流在100%額定輸出

人機界面

7英寸LCD觸摸屏

通訊協議

RS485；Modbus/電總協議；干接點

故障記錄

有，500條

浙江易碩電氣有限公司是專業從事低壓電力電容器，智能電容器，電抗器，有源濾波器等無功補償裝置系列的研發、設計、生產、銷售和服務為一體的高科技公司。

公司堅持“以科技為動力，以質量求發展”為宗旨，致力打造智能電網專業服務領導品牌。

公司擁有一只高水準的研發管理團隊，集研發、生產、銷售、服務于一體，專注于智能無功補償、諧波治理、節能與電能質量治理等電力自動化高科技產業，主要產品有低壓智能電容器、諧波抑制性智能電容器、電力電容器、用電信息采集終端、配變多功能智能配電箱和智能配網等系列。

多年來，我們堅持以“使產品智能化，使服務貼心化”為使命。易碩電氣本著對社會，對用戶高度的責任感，堅持走專業化道路，繼續創新超越，努力為我國智能電網電力自動化做出更大的貢獻!

浙江易碩電氣有限公司（專注于電力電容器，智能電容器等無功補償裝置研發與生產）

銷售熱線：4006177730

客服QQ：1919347777

（ 以上內容僅供參考，浙江易碩電氣有限公司有最終解釋權）
