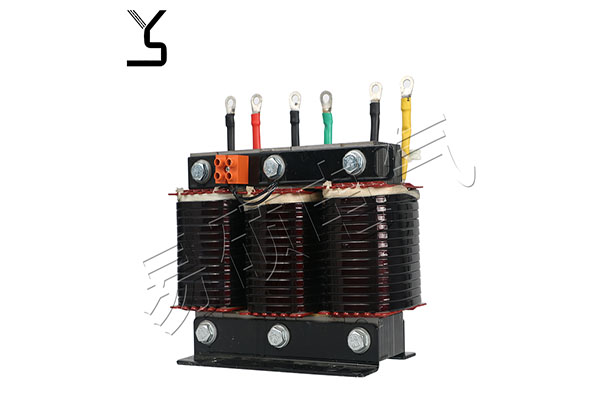

電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器；有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。電抗分為感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱為電抗器，然而由于過去先有了電感器，并且被稱為電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器。

許多客戶不清楚我們的電抗器到底如何使用，他有什么功能，今天小易給大家整體介紹一下電抗器的功能用途及分類。

電抗器的分類

1、按結構及冷卻介質：分為空心式、鐵心式、干式、油浸式等，例如：干式空心電抗器、干式鐵心電抗器、油浸鐵心電抗器、油浸空心電抗器、夾持式干式空心電抗器、繞包式干式空心電抗器、水泥電抗器等。

2、按接法：分為并聯電抗器和串聯電抗器。

3、按功能：分為限流和補償。

4、按用途：按具體用途細分，例如：限流電抗器、濾波電抗器、平波電抗器、功率因數補償電抗器、串聯電抗器、平衡電抗器、接地電抗器、消弧線圈、進線電抗器、出線電抗器、飽和電抗器、自飽和電抗器、可變電抗器（可調電抗器、可控電抗器）、軛流電抗器、串聯諧振電抗器、并聯諧振電抗器等。

電抗器的作用

電力系統中所采取的電抗器常見的有串聯電抗器和并聯電抗器。

串聯電抗器主要用來限制短路電流，也有在濾波器中與電容器串聯或并聯用來限制電網中的高次諧波。 220kV、110kV、35kV、10kV電網中的電抗器是用來吸收電纜線路的充電容性無功的。可以通過調整并聯電抗器的數量來調整運行電壓。超高壓并聯電抗器有改善電力系統無功功率有關運行狀況的多種功能，主要包括：

1、輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓；

2、改善長輸電線路上的電壓分布；

3、使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動同時也減輕了線路上的功率損失；

4、在大機組與系統并列時降低高壓母線上工頻穩態電壓，便于發電機同期并列；

5、防止發電機帶長線路可能出現的自勵磁諧振現象；

6、當采用電抗器中性點經小電抗接地裝置時，還可用小電抗器補償線路相間及相地電容，以加速潛供電流自動熄滅，便于采用。

電抗器的接線分串聯和并聯兩種方式。串聯電抗器通常起限流作用，并聯電抗器經常用于無功補償。

1、半芯干式并聯電抗器：在超高壓遠距離輸電系統中，連接于變壓器的三次線圈上。用于補償線路的電容性充電電流，限制系統電壓升高和操作過電壓，保證線路可靠運行。

2、半芯干式串聯電抗器：安裝在電容器回路中，在電容器回路投入時起。 [1]

電抗器的限流和濾波作用：

電網容量的擴大，使得系統短路容量的額定值迅速增大。如在500kV變電所的低壓35kV側， 最大的三相對稱短路電流有效值已經接近50kA。為了限制輸電線路的短路電流，保護電力設備，必須安裝電抗器，電抗器能夠減小短路電流和使短路瞬間系統的電壓保持不變。

在電容器回路安裝阻尼電抗器（即串聯電抗器），電容器回路投入時起抑制涌流的作用。同時與電容器組一起組成諧波回路，起各次諧波的濾波作用。如在500kV變電所35kV無功補償裝置的電容器回路中，為了限制投入電容器時的涌流和抑制電力系統的高次諧波，在35kV電容器回路中必須安裝阻尼電抗器，抑制3次諧波時，采用額定電壓35kV，額定電感量26.2mH，額定電流350A干式空心單相戶外型阻尼電抗器，它與2.52Mvar電容器對3次諧波形成諧振回路，即3次諧波濾波回路。

同樣，為了抑制5次及以上高次諧波，采用了額定電壓35kV，額定電感量9.2mH，額定電流382A單相戶外型阻尼電抗器，它與2.52Mvar電容器對5次及以上高次諧波形成諧振回路。起到了抑制高次諧波的作用，需要說明的是，在國家標準《電抗器》GB10229—88和IEC289—88國際標準中均對阻尼電抗器的使用和技術條件作了規定。但目前國內有些部門將阻尼電抗器稱為串聯電抗器，嚴格來講是不合適的，因?yàn)樯鲜鰳?biāo)準中均沒有串聯電抗器這個名稱。

以上是關于電抗器分類及日常作用的一些介紹，希望對大家有所幫助！
