可控硅與晶閘管有區別嗎？本文將從可控硅與晶閘管的工作原理及結構原件材料進行比較，而后進行區別，在簡單介紹一下其在電路中的作用。

可控硅

可控硅(Silicon Controlled Recfier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了較多的應用。

可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向?qū)üδ堋Ｆ渫〝酄顟B(tài)由控制極G決定。在控制極G上加正脈沖(或負脈沖)可使其正向(或反向)導通。這種裝置的優點是控制電路簡單，沒有反向耐壓問題，因此特別適合做交流無觸點開關使用。

工作原理

結構原件

可控硅是P1N1P2N2四層三端結構元件，共有三個PN結，分析原理時，可以把它看作由一個PNP管和一個NPN管所組成，其等效圖解如右圖所示。雙向可控硅：雙向可控硅是一種硅可控整流器件，也稱作雙向晶閘管。這種器件在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制，以小電流控制大電流，具有無火花、動作快、壽命長、可靠性高以及簡化電路結構等優點。從外表上看，雙向可控硅和普通可控硅很相似，也有三個電極。

但是，它除了其中一個電極G仍叫做控制極外，另外兩個電極通常卻不再叫做陽極和陰極，而統稱為主電極Tl和T2。它的符號也和普通可控硅不同，是把兩個可控硅反接在一起畫成的，如圖2所示。它的型號，在我國一般用“3CTS”或“KS”表示;國外的資料也有用“TRIAC”來表示的。雙向可控硅的規格、型號、外形以及電極引腳排列依生產廠家不同而有所不同，但其電極引腳多數是按T1、T2、G的顧序從左至右排列(觀察時，電極引腳向下，面對標有字符的一面)。

晶閘管

晶閘管(Thyristor)是晶體閘流管的簡稱，又被稱做可控硅整流器，以前被簡稱為可控硅;1957年美國通用電氣公司開發出世界上第一款晶閘管產品，并于1958年將其商業化;晶閘管是PNPN四層半導體結構，它有三個極：陽極，陰極和控制極; 晶閘管具有硅整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控制、被應用于可控整流、交流調壓、無觸點電子開關、逆變及變頻等電子電路中。

工作原理

晶閘管在工作過程中，它的陽極(A)和陰極(K)與電源和負載連接，組成晶閘管的主電路，晶閘管的門極G和陰極K與控制晶閘管的裝置連接，組成晶閘管的控制電路。晶閘管為半控型電力電子器件，它的工作條件如下：

1. 晶閘管承受反向陽極電壓時，不管門極承受何種電壓，晶閘管都處于反向阻斷狀態。

2. 晶閘管承受正向陽極電壓時，僅在門極承受正向電壓的情況下晶閘管才導通。這時晶閘管處于正向?qū)顟B(tài)，這就是晶閘管的閘流特性，即可控特性。

3. 晶閘管在導通情況下，只要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通后，門極失去作用。門極只起觸發作用。

4. 晶閘管在導通情況下，當主回路電壓(或電流)減小到接近于零時，晶閘管關斷。

可控硅與晶閘管的區別

晶閘管(THYRISTOR)又名可控硅，屬于功率器件領域，是一種功率半導體開關元件，可控硅是其簡稱，按其工作特性，可控硅可分為單向可控硅(SCR)、雙向可控硅(TRIAC)。可控硅也稱作晶閘管，它是由PNPN四層半導體構成的元件，有三個電極、陽極A、陰極K和控制極G。可控硅在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制，以小電流控制大電流，并且不象繼電器那樣控制時有火花產生，而且動作快、壽命長、可靠性好。在調速、調光、調壓、調溫以及其他各種控制電路中都有它的身影。可控硅分為單向的和雙向的，符號也不同。

單向可控硅有三個PN結，由外層的P極和N極引出兩個電極，分別稱為陽極和陰極，由中間的P極引出一個控制極。單向可控硅有其獨特的特性：當陽極接反向電壓，或者陽極接正向電壓但控制極不加電壓時，它都不導通，而陽極和控制極同時接正向電壓時，它就會變成導通狀態。一旦導通，控制電壓便失去了對它的控制作用，不論有沒有控制電壓，也不論控制電壓的極性如何，將一直處于導通狀態。要想關斷，只有把陽極電壓降低到某一臨界值或者反向。

雙向可控硅的引腳多數是按T1、T2、G的順序從左至右排列(電極引腳向下，面對有字符的一面時)。加在控制極G上的觸發脈沖的大小或時間改變時，就能改變其導通電流的大小。與單向可控硅的區別是，雙向可控硅G極上觸發脈沖的極性改變時，其導通方向就隨著極性的變化而改變，從而能夠控制交流電負載。而單向可控硅經觸發后只能從陽極向陰極單方向?qū)ǎ钥煽毓栌袉坞p向之分。電子制作中常用可控硅，單向的有MCR-100等，雙向的有TLC336等雙向可控硅按象限來分，又分為四象三端雙向可控硅、三象限雙向可控硅;按封裝分：

分為一般半塑封裝，外絕緣式全塑封裝;按觸發電流來分：分為微觸型、高靈敏度型、標準觸發型;按電壓分：常規電壓品種、高壓品種。可控硅產品由于它在電路應用中的效率高、控制特性好、壽命長、體積小、功能強等優點，自上個世紀六十長代以來，獲得了迅猛發展，并已形成了一門獨立的學科。“晶閘管交流技術”。可控硅發展到現在，在工藝上已經非常成熟，品質更好，成品率大幅提高，并向高壓大電流發展。

可控硅在應用電路中的作用體現在：可控整流：如同二極管整流一樣，將交流整流為直流，并且在交流電壓不變的情況下，有效地控制直流輸出電壓的大小即可控整流，實現交流→可變直流之轉變;無觸點功率靜態開關(固態開關)：

作為功率開關元件，可控硅可以代替接觸器、繼電器用于開關頻率很高的場合。因此可控硅元件被應用于各種電子設備和電子產品的電路中，多作可控整流、逆變、變頻、調壓、無觸點開關等用途。家用電器中的調光燈、調速風扇、冷暖空調器、熱水器、電視、冰箱、洗衣機、照相機、音響組合、聲控電路、定時控制器、感應燈、圣誕燈控制器、自動門電路、以及玩具裝置、電動工具產品、無線電遙控電路、攝像機等工業控制領域等都大量使用了可控硅器件。在這些應用電路中，可控硅元件多用來作可控整流、逆變、變頻、調壓、無觸點開關等。

免責聲明：凡本公眾號注明“來源”的文章、視頻、圖片等均轉自相關媒體或網絡，轉載此文出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其描述。其版權歸原作者和原出處所有，如有侵權，請及時通知我們，以便第一時間刪除。

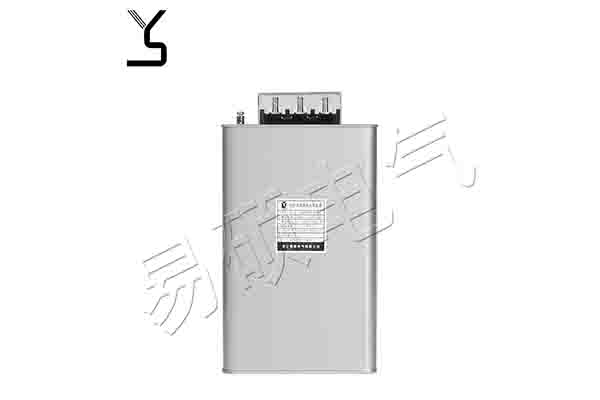

浙江易碩電氣有限公司是專業從事低壓電力電容器，智能電容器，電抗器，無功補償控制器，無功補償裝置系列的研發、設計、生產、銷售和服務為一體的高科技公司。
