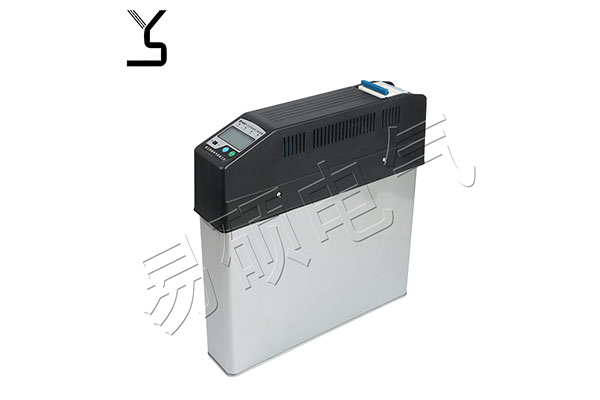

產品概述

低壓智能電力電容器是在低壓自愈式電力電容器的基礎上，以微處理器為控制中心，按電源相位角進行投切的控制具有完整投切功能的一種新型并聯補償電力電容器。該產品集傳統控制回路的熔斷器、接觸器、熱繼電器、電力電容器于一身，以精確的相位角控制方式，實現了過零投切，避免了常規投切控制方式對系統的沖擊和擾動。本產品使用方便，直接替代了老式并聯電容器，具有很高的性能價格比。

產品特點

結構緊湊、體積小、重量輕、外形美觀；兼容傳統控制接線，簡化安裝工藝；可靠性高，抗干擾能力強，對外界無干擾，使用壽命長；本產品具有抗諧波、抗涌流能力，可長期運行于不良的電氣環境和氣候溫度在-25℃~+70℃的條件下；本產品采用模塊化一體式設計，采用先進的微電子技術，實現全自動控制。其可靠性、安全性、自動化程度等技術指標已達到國際先進水平；本產品具有過零投切，獨特的串行控制功能、避免投切時電流巨大的突變?nèi)芊鉄o裸露設計，可實現柜外現場安裝。單位綜合造價低于傳統模式，性能價格比高

產品應用電氣連接及接線示意

1、產品配線要求

產品與電源端的連接導線要求：一般情況下，單臺容量超過30kVar以上的共補和總?cè)萘繛?0kVar的分補電容器，應采用16mm2截面積的多芯銅導線，其余規格產品采用10mm2截面積的多芯銅導線。產品之間的通訊線連接要求：電流采樣線、485通訊線、指示燈線、外控信號線，應采用0.75mm2左右的多芯銅導線。

開機前檢查與調試

1）檢查接線是否有誤、并且要求接線牢靠。上電10S內為系統啟動及參數加載過程,在此過程中請勿強行投切設備。

2）開機完成后，根據現場實際情況設置設備參數，設置參數時請參照表7。

3）參數設置完成后，可以通過查詢主機相應的顯示來檢查網絡中從機的連接狀態等信息，排除網絡中有通訊故障的從機。

4）組網連接成功后，最后將主機的撥位開關撥至運行狀態，此時即完成了主從機的聯網控制，主機將自主控制從機進行投切。

常見故障分析

通電后，電容狀態指示燈閃爍此時設備檢測不到過零信號，將對設備繼電器進行復位，通過對每相進行兩次復位來解決故障，如果檢測后故障依舊。電容狀態指示燈會再閃爍3次提醒用戶。2）越限狀態常亮此時設備的采樣的電壓值超過或者低于設定的電壓保護上下限。請檢查電網電壓或通過設置電壓保護上下限來排除故障。3）主機無法控制從機進行投切檢查主機的聯網狀態，看從機是否已經離線，如離線，請檢查通訊線是否連接可靠；組網從機的從機地址是否正確設置。
