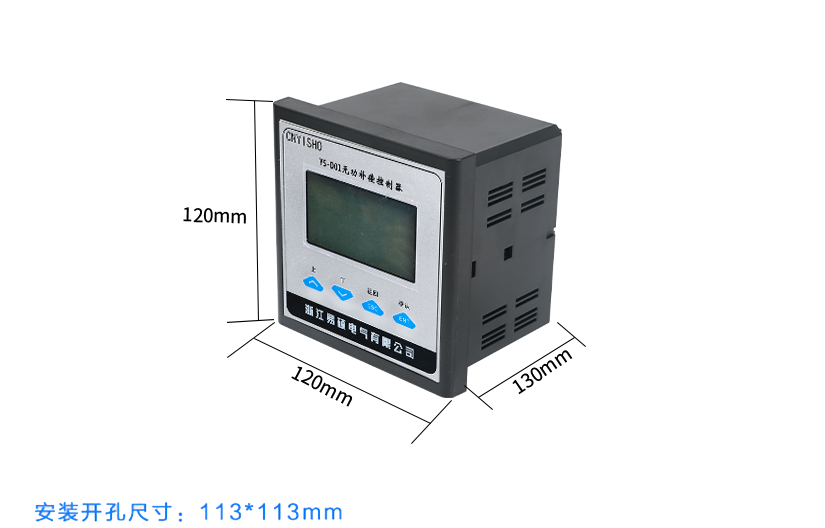

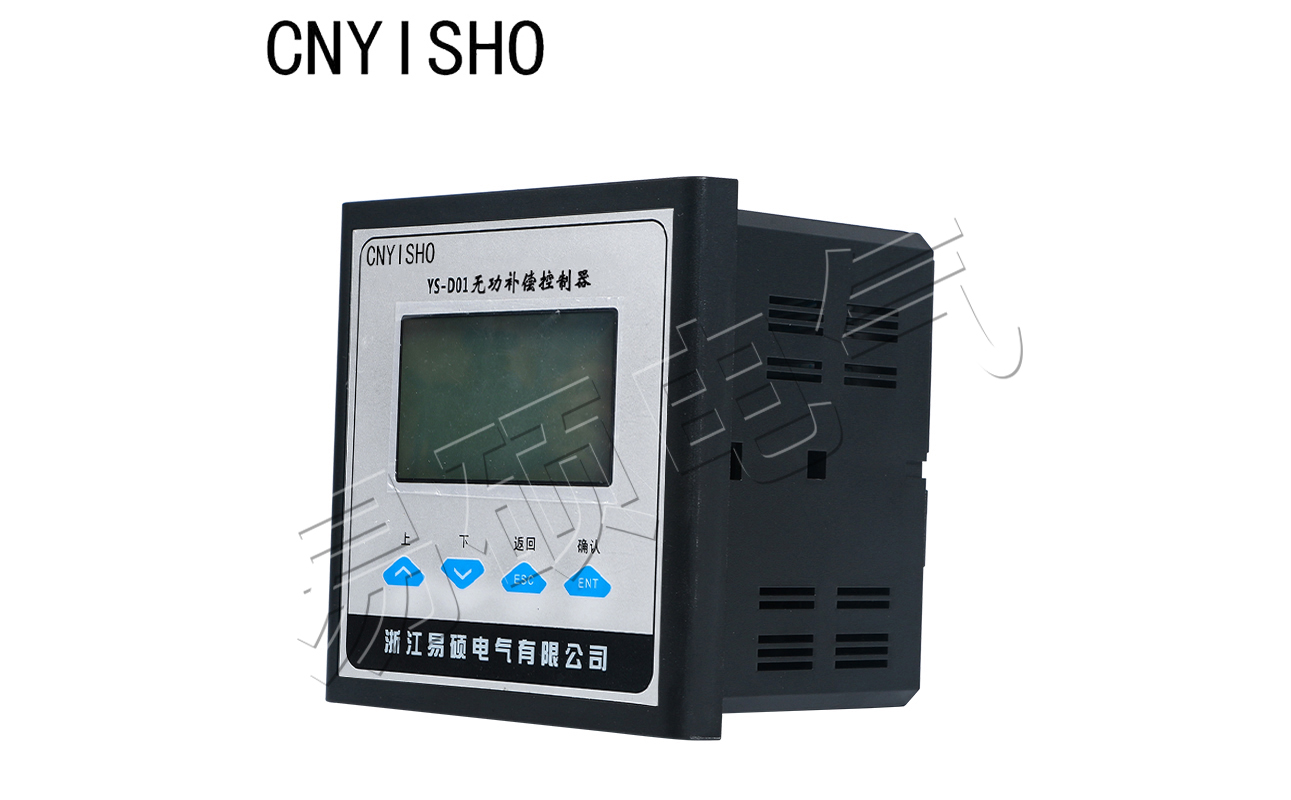

產品介紹

無功補償控制器是依據 B/T9663-2013標準而設計開發的,具有無功補償、數據采集、通訊、電網參數分析與保護等功能，通過對電網數據的分析與處理來控制智能電容器的自動投切，以提高功率因數，提高電力變壓器的利用率，降低線損，改善電網質量，適用于交流50Hz，0.4kV低壓配電系統的監測及無功補償控制。

低壓無功補償控制器通過RS485接口方式與智能電容器組網聯機，簡化了接線，便于用戶簡單快速安裝產品；在外觀與結構設計上，外形美觀，使用便捷，安裝方便,生產簡化。

產品功能

1、人機對話

2、數據采集

3、通訊組網

4、控制投切

5、保護功能

6、參數設置

7、軟件升機

8、配置GSM信息報警器,實現功率因數過低短信報警功能.

產品特點

1、在線升級:支持RS485口通訊升級。

2、智能組網:支持最大48臺智能電容器組網,自動修改地址號沖突和新設備加入與退出。

3、自動無功投切:支持電容器的智能投切,實現最佳補償效果

4、投切指示:顯示所有組網智能電容器的投切狀態。

5、參數保護:設置過壓、欠壓、過諧波、過溫、過載保護.

接線說明

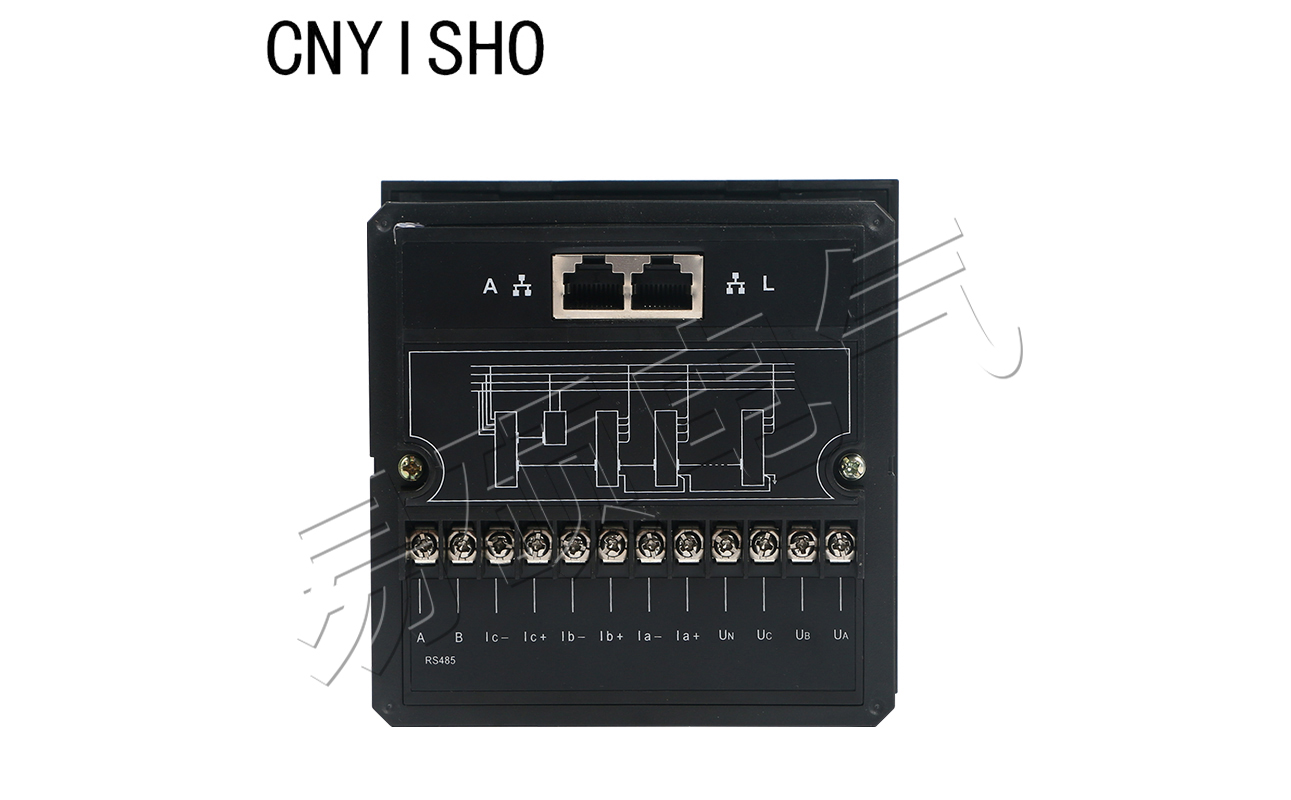

控制器安裝時,對照后面板電氣原理圖進行接線,具有接線方式: Ua, Ub, Uc分別接A, B, C三相電壓,Un接零線;la+、la-、1b+、Ib-、1c+、IC-分別接A, B, C,三相電流； A, B為備用485通信接口；RJ45接口A和L分別為控制器與電容器和控制器與指示器的通信接口；

說明:

1、智能無功補償控制器的工作電源UA UC端子,工作電源380VAC

2、RJ45-A網絡口接組網的智能電容器

3、RJ45-L網絡口接電容器狀態顯示儀。

4、RS485A/RS485B端子與配變監測終端通訊,上傳智能無功補償控制器數據.

5、Ua, Ub, Uc, Un分別接A、B、C三相電壓，Un接零線，3*220/380VAC.

6、la+、la-、Ib+、Ib-、Ic+、Ic-分別接0-5A的A相CT，B相CT，C相CT輸出及輸入端子。
