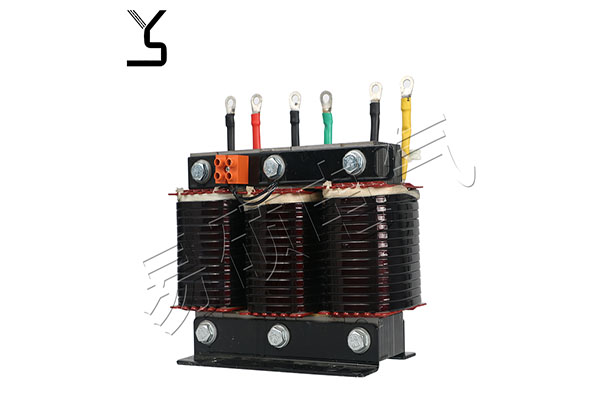

在我們平時使用低壓電力電容器時常常會串聯一個電抗器，此時選擇低壓電力電容器的額定電壓時應選擇更高的額定電壓。與額定電壓相似，串聯電抗器后會使低壓電力電容器的安裝容量和補償容量不同。今天給大家講述一下在串聯電抗器之后，我們應該如何確定電容器的補償能力大小？

并聯電容器用串聯電抗器（以下簡稱電抗器）的設計選擇必須執行國家的技術經濟政策，并應根據安裝地點的電網條件、諧波水平、自然環境等，合理地選擇其技術參數，做到安全可靠、經濟合理。

本標準適用于變電所和配電所中新建或擴建的6～63KV并聯電容器裝置中電抗器的設計選擇。

本標準所指電抗器是串聯于高壓并聯電容器回路中的電抗器，該電抗器用于限制合閘涌流，減輕電網電壓波形畸變和防止發生系統諧波諧振。

電抗器的設計選擇，除應符合本標準的規定外，尚應符合國家現行有關標準的規定。

由于串聯電抗器，我們將選擇額定電壓高的低壓電力電容器，來確保電容器的安全使用。如果只提升低壓電力電容器的額定電壓，在實際操作中會使電容器低于額定電壓，從而導致不充分的無功功率補償容量的情況。

串聯電抗器后，電抗器的電容會抵消部分電容器的電容，導致實際電容與電容器的額定容量不一致，導致系統中電容器的輸出容量不足。串聯電抗器后，電容器的安裝容量不能作為補償容量計算。

電抗器的基本使用條件：

一、安裝場所：戶外或戶內；

二、環境溫度：－40℃～+40℃；

　　　　　　　－25℃～+45℃；

三、海拔：不超過1000m；

四、相對濕度：對于戶內電抗器月平均相對濕度不超過90%，日平均不超過95%；

五、地震裂度：設計地震基本裂度為8度；即水平加速度0.3g，垂直加速度0.15g；

六、戶外式最大風速為35m/s；

七、電抗器的外絕緣泄漏比距不應小于2.5cm/KV。對于重污穢地區可以取3.5cm/KV。

串聯后補償能力的計算，串聯反應器之后補償容量可根據以下公式來計算：

補償容量=1/（1-電抗）*安裝容量*（工作電壓^2/額定電壓^2），所以我們在該系列串聯電抗器電組后，除了額定電壓和補償能力的問題外，還需要注意低壓電力電容器的選擇。

選用電抗器時，應按當?shù)丨h(huán)境條件校核，當環境條件超出其基本使用條件時，應通過技術經濟比較分別采取下列措施：

一、向制造廠提出補充要求，制造符合當?shù)丨h(huán)境條件的產品；

二、在設計中采取相應的防護措施，如采用戶內布置、水沖洗、減震裝置等。

電抗率的選擇，應使裝置接入處n次諧波電壓含量和電容器上n次諧波電壓值均不超過有關標準規定的限值。

當僅需要限制合閘涌流時，宜選用電抗率為4.5%～6%的電抗器。

為抑制5次及以上諧波電壓放大，宜選用電抗率為4.5%～6%的電抗器；抑制3次及以上諧波電壓放大，宜選用電抗率為12%～13%的電抗器。

在電力系統諧波電壓較大時，應由非線性用電設備所屬單位負責采取限制諧波的措施，在采用交流濾波電容器裝置時，電抗器應按濾波電抗器的要求選擇。

電抗器在額定電流下的電抗值偏差，應在下列范圍之內：

　　0%～+5%（K≥4.5%）；

　　0%～+10%（K<4.5%）。

對于每相電抗值的偏差，不應超過三相平均電抗值的±2%。

鐵芯電抗器在工頻1.8倍額定電流下，其電抗值偏差不得超過額定電抗值的－5%。

電抗器應能承受下列最大短時電流而不得出現任何熱的和機械的損傷。

一、鐵芯電抗器應能承受25倍額定電流持續2s；

二、空心電抗器為額定電抗率的倒數倍，但不宜超過25倍額定電流持續2s；

當電抗器流過的短時故障電流超過上述電流時，應采取措施。

電抗器應能承受下列穩態過電流；

一、電抗器應能在工頻1.35倍或工頻加諧波合成電流方均根值為1.2倍的額定電流下連續運行；

二、有特殊要求時，電抗器可在工頻加諧波合成電流方均根值為1.3倍的額定電流下連續運行。

電抗器應能承受合閘涌流的沖擊而不得產生機械損傷。

電抗器的絕緣水平，應分別符合表3.3.5－1和表3.3.5－2的要求。

電抗器的匝間絕緣應能在工頻加諧波電壓峰值下長期運行。

電抗器的套管出線端子間，出線端與箱殼間以及支持絕緣子帶電部分對地間的凈距，應符

系統額定電壓(kV)6      10      35      63

電氣凈距  200    200   400     650

對應規定。
